新聞資訊

激光擴束鏡
【 2024-10-29 02:48 】【 瀏覽 326 】

擴束鏡是能夠改變激光光束直徑和發散角的透鏡組件。

激光擴束鏡被用于遠距離照明或投影以及聚焦系統。主要有兩個用途:其一是擴展激光束的直徑;其二是減小激光束的發散角。

激光擴束鏡和未經擴束的光束相比,擴束后的光束可被聚焦得更小。激光擴束準直鏡的倍率即光束直徑的放大倍率。從激光器輸出的激光束的光斑尺寸和發散角乘積是光學不變量,近似為一定值。當束腰半徑擴大x倍時,其發散角相應壓縮為原來的1/x,壓縮發散角實際就是激光的準直。壓縮發散角并不能改善光束質量,光束質量是束腰半徑和發散角的乘積;壓縮發散角的同時將伴隨束腰半徑的增加,則光斑尺寸增大。激光標記機中常和平場聚焦透鏡配合起來使用。

激光擴束鏡系統由2片透鏡組成,其中一片是靠近入射端的凹透鏡(也稱為輸入負透鏡);另一片是靠近出射端的凸透鏡(也稱為輸出正透鏡);入射端的凹透鏡將一個具有虛交點的激光束投射到出射端的凸透鏡上,由此兩面透鏡構成了虛擬的共用焦點結構(即凹透鏡的虛焦點與凸透鏡的虛焦點重合為一點)。

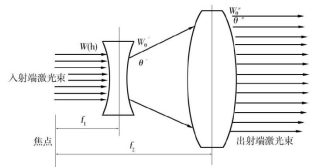

激光擴束鏡原理圖

式中W(h)----入射激光束在入射鏡上的光束半徑

f1----入射端凹透鏡的焦距

f2----出射褍凸透鏡的焦距

λ----入射激光光束的波長,是一個常量

W0----入射激光束的束腰

?

入射激光束投射到輸入端的凹透鏡上,激光束聚焦在虛焦點上,產生的一個新的光束束腰W0和新的擴散角θ
